천만 개 데이터로 조회 성능 확인, 쿼리 튜닝하기

소개

이 글은 PIC-UP 프로젝트에 데이터가 쌓였을 때 조회 성능이 어떻게 되고, 어떤 개선 포인트가 있을지 확인했던 과정을 적어보았다. DB 쿼리 빈도를 줄여 조회 성능을 개선하는 캐싱이나 DB 부하 분산은 다루지 않는다. 대신 데이터를 만드는 방법부터 DB 엔진에 넣는 데 걸리는 시간, 인덱스나 쿼리 수정 고민 과정을 적어볼 생각이다. 다루는 내용은 아래와 같다.



1. 데이터를 삽입하는 방법 / 배치 삽입과 파일 삽입
2. 쿼리 조회 성능 확인
3. 인덱스 추가 / 인덱스와 커버링 인덱스
4. 실행 계획 확인
5. OFFSET 기반 페이지네이션 문제 확인과 개선



더미 데이터 추가

유저 정보를 담는 테이블로 더미 데이터를 먼저 넣어봤다. 컬럼은 ID:BIGINT, USERNAME:VARCHAR(20), PASSWORD:VARCHAR(50)이고 인덱스는 하나도 걸지 않은 채로 작업하였다.



1. INSERT 반복하기



프로시저를 이용하여 반복문으로 10만개를 먼저 넣어봤다. USERNAME 이 중복되지 않도록  "user-${id}" 로 INSERT 를 10만 번 반복한다. 총 3 분 39.99 초가 걸렸다.



DELIMITER $$
DROP PROCEDURE IF EXISTS BASIC_INSERT;
CREATE PROCEDURE BASIC_INSERT()
BEGIN
 DECLARE i INT DEFAULT 1;
 DECLARE maxIndex INT DEFAULT 100000;
 WHILE( i < maxIndex) DO
  INSERT INTO MEMBER(USERNAME, PASSWORD)
  VALUES(
   CONCAT("user-", i),
   UUID()
  );
  SET i = i+1;
END WHILE;
END $$
DELIMITER ;



2. BULK INSERT 로 삽입하기



BULK INSERT 로 삽입해 봤다. 10개씩 BULK INSERT 하여 마찬가지로 10만 개를 삽입했고 24.84초가 걸렸다. 단일 INSERT 보다 훨씬 성능 개선이 보여 이번엔 10개씩 하던 BULK INSERT 를 100개씩으로 늘려 수행했고 3.36초가 걸렸다. 300개씩으로 늘려 삽입하니 1.65초가 걸렸다. 한 번에 삽입하는 쿼리 수를 늘릴 때마다 확실한 속도 차이를 보였다.



300개씩 BULK INSERT 하는 것으로 백만개, 천만 개 데이터를 삽입해 보았고 각각 15.17초, 3분 26.18초가 걸렸다.



DELIMITER $$
DROP PROCEDURE IF EXISTS BULK_INSERT_10;
CREATE PROCEDURE BULK_INSERT_10()
BEGIN
 DECLARE i INT DEFAULT 1;
 DECLARE maxIndex INT DEFAULT 100000;
 WHILE( i < maxIndex) DO
  INSERT INTO MEMBER(USERNAME, PASSWORD)
  VALUES
      (CONCAT("user-", i),UUID()),
      (CONCAT("user-", i+1),UUID()),
      (CONCAT("user-", i+2),UUID()),
      (CONCAT("user-", i+3),UUID()),
      (CONCAT("user-", i+4),UUID()),
      (CONCAT("user-", i+5),UUID()),
      (CONCAT("user-", i+6),UUID()),
      (CONCAT("user-", i+7),UUID()),
      (CONCAT("user-", i+8),UUID()),
      (CONCAT("user-", i+9),UUID());
  SET i = i+10;
END WHILE;
END $$
DELIMITER ;



3. LOAD DATA FILE



마지막으로 파일로 삽입해보았다. 자바 프로그램을 만들어 지정된 수만큼의 더미 데이터를 갖는 csv 파일을 쉽게 만들 수 있었다. 저장소 에서 구경할 수 있다. 아래는 (id, user-${id}, UUID) 형식으로 천만 개, 억 개의 데이터를 갖는 csv 파일을 생성하는데 걸렸던 시간과 파일 크기이다.



// 천만개
File name : user-data.txt
Total generated rows : 10000000
Total File size : 551 MB
Execution Time : 3 SEC

// 억개
File name : user-data.txt
Total generated rows : 100000000
Total File size : 5700 MB
Execution Time : 33 SEC



csv 파일이 준비되었다면 mysql 의 load data file 로 해당 csv 파일을 불러온다. Mysql에 설정된 안전한 파일 경로를 확인한다.



SELECT @@GLOBAL.secure_file_priv;



내 경우에는 "/var/lib/mysql-files" 였고, 해당 경로에 준비한 csv 파일을 옮기고 아래처럼 LOAD DATA INFILE 명령어를 실행한다. ,로 컬럼을 구분하고 \n 으로 라인으로 구분한다는 의미이다. IGNORE 1 ROWS 로 csv 파일 맨 위의 컬럼명을 표시하는 라인을 스킵하였다.



LOAD DATA INFILE "/var/lib/mysql-files/user-data.txt" INTO TABLE MEMBER FIELDS TERMINATED BY ',' ENCLOSED BY '"' LINES TERMINATED BY '\n' IGNORE 1 ROWS;

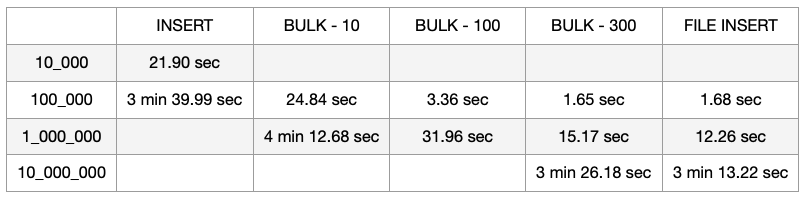

천만 개 데이터를 삽입하는데 3분 13.22 초가 걸렸고, 300개 BULK INSERT 보다 유사하지만 조금 더 좋은 성능을 보였다. csv 로 올리기로 결정했다.





테스트 시나리오

데이터 사이즈



1000명 유저, 각 유저는 20개의 앨범을 소유, 각 앨범에는 500개의 사진이 존재한다. 총 천개의 Member 데이터, 2만 개의 Album 데이터, 천만 개의 Picture 데이터를 삽입했다.

데이터 형태



데이터 형태는 다음과 같다. id는 bigint, title 과 description 은 각각 varchar(50), varchar(100) 을 사용한다. 앨범은 유저 정보를 갖고 있고, 사진은 앨범 정보를 갖고 있는 형태이다.

조회 쿼리



이번 실습에서 확인한 애플리케이션에서 사용되는 주요 조회 내용은 다음과 같다.



1. 유저의 앨범 목록 조회
2. 유저의 사진 조회
3. 전체 유저의 사진 조회, 페이지가 큰 경우



쿼리 개선 과정

쿼리 성능을 확인하고 개선한다. 튜닝 키워드는 다음과 같다.



1. 쿼리 조회 성능을 확인한다.
2. 인덱스/커버링 인덱스를 적용한다.
3. 실행 계획을 확인하여 인덱스 튜닝 결과를 확인한다.
4. OFFSET 기반 페이지네이션의 문제를 확인하고 개선한다.



1. 유저의 앨범 목록 조회 / 인덱스, 커버링 인덱스



먼저 유저 ID 697의 앨범 리스트를 조회하는 쿼리는 다음과 같다. 24 ms 의 execution time 이 발생한다. (fetch time 은 값을 불러오는데 필요한 시간이라 쿼리 튜닝에서 확인할 대상이 아닌 듯하다.)



SELECT * FROM ALBUM WHERE USERID = 697

9 rows retrieved starting from 1 in 40 ms (execution: 24 ms, fetching: 16 ms)



실행 계획을 확인해보면 rows = 20172, filtered = 10.0, extra = using where 인 것을 확인할 수 있다. 이는 스토리지 엔진에서 20172 개 로우의 데이터를 읽은 후에 Mysql 엔진에 의해 where 조건에 필터링되어 10% 만 남았다고 읽을 수 있다. 물론 실행 계획은 계획을 보일 뿐 실제로 데이터를 읽진 않기에 정확한 필터링 수치는 모른다. 앞서 9개의 로우만 검색된 것을 보니 10%보다 훨씬 더 적은 수만 살아남는 것을 우리는 안다.



+----+-------------+-------+------------+------+---------------+------+---------+------+-------+----------+-------------+
| id | select_type | table | partitions | type | possible_keys | key  | key_len | ref  | rows  | filtered | Extra       |
+----+-------------+-------+------------+------+---------------+------+---------+------+-------+----------+-------------+
|  1 | SIMPLE      | ALBUM | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 20172 |    10.00 | Using where |
+----+-------------+-------+------------+------+---------------+------+---------+------+-------+----------+-------------+



조건절에 사용되는 컬럼 (USERID) 에 인덱스를 추가한다. 검색하는 로우 수가 9로 확 줄어들고, extra 가 null 로 바뀌고 생성한 인덱스가 사용되는 것을 확인할 수 있다.



SELECT * FROM ALBUM WHERE USERID = 697
9 rows retrieved starting from 1 in 65 ms (execution: 12 ms, fetching: 53 ms)

+----+-------------+-------+------------+------+---------------+--------------+---------+-------+------+----------+-------+
| id | select_type | table | partitions | type | possible_keys | key          | key_len | ref   | rows | filtered | Extra |
+----+-------------+-------+------------+------+---------------+--------------+---------+-------+------+----------+-------+
|  1 | SIMPLE      | ALBUM | NULL       | ref  | ALBUM_USERID  | ALBUM_USERID | 9       | const |    9 |   100.00 | NULL  |
+----+-------------+-------+------------+------+---------------+--------------+---------+-------+------+----------+-------+



이번엔 조회하는 컬럼을 구체화해서 데이터 조회 없이 인덱스 조회만으로 처리하려고 한다. 이를 커버링 인덱스라고 한다. 조회하려는 검색 컬럼을 명확하게 하고 (TITLE), 이를 검색에 사용되는 컬럼과 함께 인덱스에 추가한다. 이때 { TITLE, USERID } 로 인덱스를 추가하는 것과 {USERID, TITLE} 로 인덱스를 추가하는 것은 다르다. 인덱스 순서에 따라 USERID -> TITLE 순서로 인덱스 트리가 정렬되고 검색에 USERID 를 먼저 이용하도록 할 것이기 때문이다.



SELECT TITLE FROM ALBUM WHERE USERID = 697
9 rows retrieved starting from 1 in 26 ms (execution: 5 ms, fetching: 21 ms)

+----+-------------+-------+------------+------+---------------------------------+--------------------+---------+-------+------+----------+-------------+
| id | select_type | table | partitions | type | possible_keys                   | key                | key_len | ref   | rows | filtered | Extra       |
+----+-------------+-------+------------+------+---------------------------------+--------------------+---------+-------+------+----------+-------------+
|  1 | SIMPLE      | ALBUM | NULL       | ref  | ALBUM_USERID,ALBUM_USERID_TITLE | ALBUM_USERID_TITLE | 9       | const |    9 |   100.00 | Using index |
+----+-------------+-------+------------+------+---------------------------------+--------------------+---------+-------+------+----------+-------------+





2. 유저 사진 조회 / 커버링 인덱스



페이지네이션이 적용되는 유저 사진 조회에서 페이지 숫자가 작은 경우를 확인한다. 페이지 사이즈 10, 페이지 인덱스 2, 앨범 제목 -> 사진 ID 정렬한 페이지 조회를 가정한다. 먼저 튜닝 전 쿼리와 시간은 다음과 같다.



SELECT P.ID FROM PICTURE AS P JOIN ALBUM AS A ON P.ALBUMID = A.ID
         WHERE A.USERID=697
         ORDER BY A.TITLE, P.ID
         LIMIT 10 OFFSET 20

10 rows retrieved starting from 1 in 19 s 860 ms (execution: 19 s 780 ms, fetching: 80 ms)



실행 계획을 살펴보면 Picture 테이블에서 검색, 정렬이 일어나고 있고 모든 로우를 다 읽고 있다. 조인, 검색과 정렬에 사용되는 컬럼에 인덱스를 추가하여 읽어 들이는 로우 수를 줄여본다.



+----+-------------+-------+------------+--------+-----------------------------+----------+---------+------------------+---------+----------+----------------------------------------------+
| id | select_type | table | partitions | type   | possible_keys               | key      | key_len | ref              | rows    | filtered | Extra                                        |
+----+-------------+-------+------------+--------+-----------------------------+----------+---------+------------------+---------+----------+----------------------------------------------+
|  1 | SIMPLE      | P     | NULL       | ALL    | NULL                        | NULL     | NULL    | NULL             | 9714204 |   100.00 | Using where; Using temporary; Using filesort |
|  1 | SIMPLE      | A     | NULL       | eq_ref | ALBUM_PK,ALBUM_USERID_TITLE | ALBUM_PK | 9       | dbtest.P.ALBUMID |       1 |     5.00 | Using where                                  |
+----+-------------+-------+------------+--------+-----------------------------+----------+---------+------------------+---------+----------+----------------------------------------------+



Picture의 {ALBUMID, ID} 으로 인덱스, Album 에는 {USERID, TITLE, ID} 으로 인덱스를 걸었다. Picture 에서 읽는 row 수가 527 로 확 줄은 것을 볼 수 있다. 이제는 Album -> Picture 순서로 테이블을 조회한다.



+----+-------------+-------+------------+------+---------------------------------------------------+-----------------------+---------+-------------+------+----------+--------------------------+
| id | select_type | table | partitions | type | possible_keys                                     | key                   | key_len | ref         | rows | filtered | Extra                    |
+----+-------------+-------+------------+------+---------------------------------------------------+-----------------------+---------+-------------+------+----------+--------------------------+
|  1 | SIMPLE      | A     | NULL       | ref  | ALBUM_PK,ALBUM_USERID_TITLE,ALBUM_USERID_TITLE_ID | ALBUM_USERID_TITLE_ID | 9       | const       |    9 |   100.00 | Using where; Using index |
|  1 | SIMPLE      | P     | NULL       | ref  | PICTURE_ALBUM_ID                                  | PICTURE_ALBUM_ID      | 9       | dbtest.A.ID |  527 |   100.00 | Using index              |
+----+-------------+-------+------------+------+---------------------------------------------------+-----------------------+---------+-------------+------+----------+--------------------------+



그리고 인덱스 튜닝을 완료한 이후 쿼리 실행 시간은 12ms 가 나온다. 처음 19.780sec 에서 개선된 수치이다.



SELECT P.ID FROM PICTURE AS P JOIN ALBUM AS A ON P.ALBUMID = A.ID
            WHERE A.USERID=697
            ORDER BY A.TITLE
            LIMIT 10 OFFSET 20
10 rows retrieved starting from 1 in 44 ms (execution: 12 ms, fetching: 32 ms)





3. 전체 유저 사진 조회 (페이지가 큰 경우) / 커서 기반 페이지네이션



같은 조회 조건에서 페이지가 큰 경우에도 준수한 쿼리 성능을 보일까? 이번에는 같은 OFFSET 방식의 페이지네이션에서 위는 페이지 번호가 낮은 경우의 쿼리, 아래는 페이지 번호가 큰 경우의 쿼리를 확인한다. 페이지가 작은 경우에는 31 ms 로 괜찮지만 페이지가 큰 경우에는 5분도 넘게 걸려 튜닝이 필요하다.



SELECT P.ID FROM PICTURE AS P JOIN ALBUM AS A ON P.ALBUMID = A.ID
                 ORDER BY A.TITLE, P.ID
                 LIMIT 10 OFFSET 20
10 rows retrieved starting from 1 in 57 ms (execution: 31 ms, fetching: 26 ms)

SELECT A.TITLE, P.ID, P.DESCRIPTION FROM PICTURE AS P JOIN ALBUM AS A ON P.ALBUMID = A.ID
                 ORDER BY A.TITLE, P.ID
                 LIMIT 10 OFFSET 9000000
10 rows retrieved starting from 1 in 5 m 36 s 581 ms (execution: 5 m 36 s 493 ms, fetching: 88 ms)

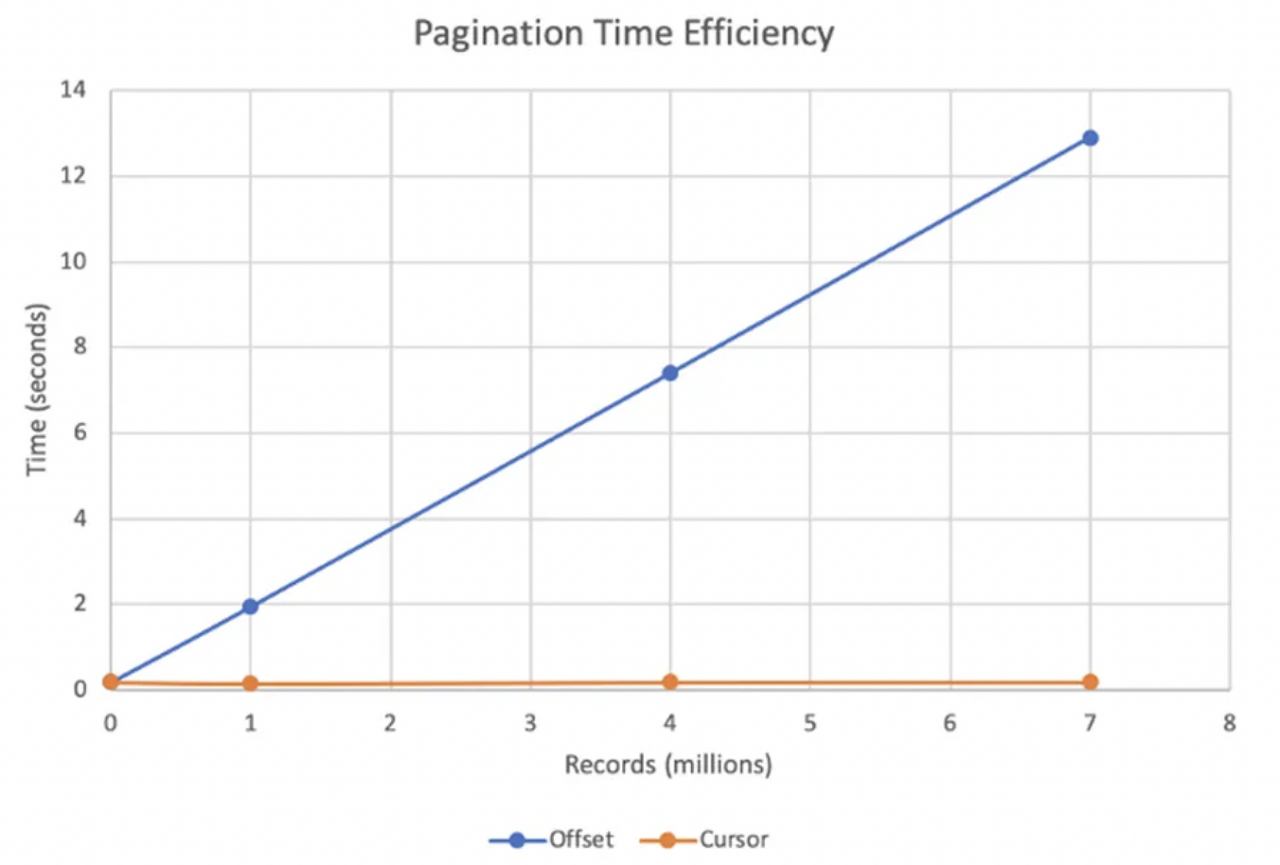

이렇게까지 큰 차이를 보이는 이유는 OFFSET 동작 방식 때문이다. Mysql 의 OFFSET 은 그저 페이지까지의 전부를 읽고 필요한 부분의 이전 데이터는 버리는 식으로 동작한다. 그래서 OFFSET 이 커지면 커질 수록 조회해야 하는 데이터는 점점 많아지고 결국 사용자는 페이지 수가 늘어날수록 느린 응답을 받게 되는 것이다.





이를 커서 기반의 페이지네이션으로 방식을 바꿔 페이지가 커지더라도 매번 동일한 조회 속도를 가질 수 있도록 개선할 것이다. 커서 기반 페이지네이션의 아이디어는 "명확한 정렬 방법이 있는 경우, 조회할 페이지는 이전 페이지 마지막 아이템의 다음 N개"이다. 앞선 페이지가 큰 경우의 조회 결과는 다음과 같다. 이때 명확한 정렬 방법이 중요하다. 같은 정렬 우선순위의 여러 아이템이 중복되어선 안된다.







아래와 같이 커서가 될 아이템을 첫번째 row (album title = WvdVj7GbU, picture id = 4120335) 의 다음 N개의 아이템을 조회하는 쿼리를 짜보았다. 조회 결과는 역시 동일하다.



SELECT A.TITLE, P.ID, P.DESCRIPTION FROM PICTURE AS P JOIN ALBUM AS A ON P.ALBUMID = A.ID
                 WHERE A.TITLE >= 'WvdVj7GbU' AND P.ID >= 4120335
                 ORDER BY A.TITLE, P.ID LIMIT 10
10 rows retrieved starting from 1 in 44 ms (execution: 11 ms, fetching: 33 ms)



앞선 OFFSET 기반과 달리 단순 조건 처리이기에, 5분 36초가 걸리던 쿼리가 11ms 로 개선된 것을 확인할 수 있다.



그 밖의 DB 조회 성능 개선 포인트

이번 실습으로 DB에 1000만개의 데이터를 넣는 방법도 고민해 보고, 그 데이터를 바탕으로 프로젝트 주요 쿼리의 조회 성능을 확인해 보았다. 그리곤 인덱스, 커버링 인덱스를 적용하고 실행 계획 확인으로 인덱스가 의도대로 적용되었는지 확인했고, OFFSET의 동작 방식의 문제를 쿼리로 튜닝할 수 있었다.



Picup 에서 DB 성능을 위해 고민했던 키워드를 정리하고 글을 마무리하려고 한다.

실습 재밌었다.



1. 비효율적인 쿼리 자체를 개선

: 쿼리 자체가 비효율적인 경우는 없는지 확인한다. 예를 들어 페이지네이션 방식을 변경했고, 인덱스 기반 페이지네이션에선 필요했던 전체 row 수 조회 쿼리가 불필요해졌다.



2. 인덱스 사용

: DB 인덱스를 추가하여 조회 성능을 개선했다. 실행 계획으로 인덱스가 의도한대로 사용되는지 확인했고, 커버링 인덱스를 적극적으로 활용했다.



3. 캐시로 DB 액세스 횟수 개선

: 자주 사용되는 데이터를 캐싱하여 DB 접근 횟수를 줄였다. 분산 환경에서 WAS 간 캐시 데이터 공유를 위해 Redis 를 사용했다.



4. 레플리케이션, 샤딩으로 DB 부하 분산

: DB 를 복제하여 Transaction 종류에 따라 라우팅할 DB 를 나눠 부하를 분산했다.



5. 역정규화로 Join 쿼리 개선

: 정규화로 반드시 사용되는 쿼리에 불필요한 Join 문이 매번 발생했다. 역 정규화를 통해 조인없이 한 테이블 안에서 직접 처리할 수 있도록 하였다.



6. DB 락 범위 축소

: DB 락의 락 범위를 확인하고 Table based lock -> Row based lock 으로 범위를 줄여 대기 빈도와 충돌 횟수를 개선했다.
